首页 > Product > Flowmeter > Turbine flowmeter > F series flange connected turbine flowmeter

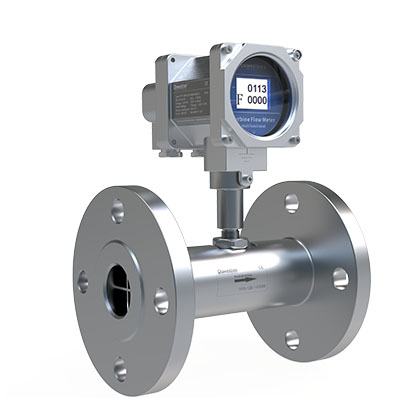

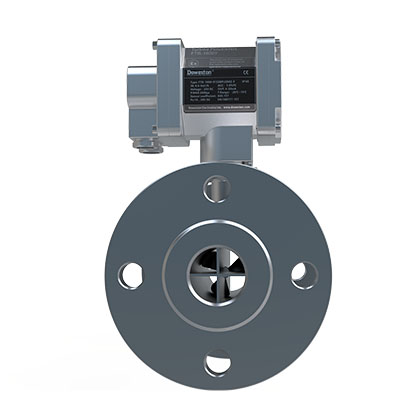

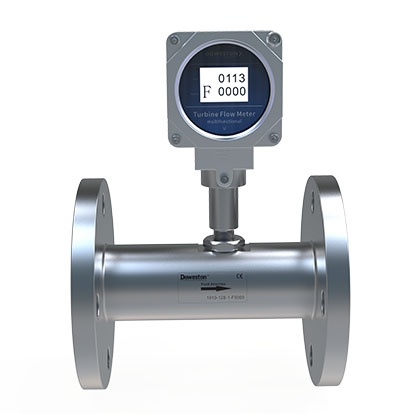

F series flange connected turbine flowmeter

FTR-1600F法兰连接型涡轮流量计系列用于测量连续和间断流量。主要用于润滑介质和非润滑介质。特别适用于低粘度和中等粘度的液体,如水、乳液、乙二醇混合物和轻质油。

在涡轮流量计的生产中,只有耐腐蚀性液体的高等级钢才能使用。由于创新的设计,没有焊缝与介质接触。所有通用法兰连接都可以选择。

结合碳化钨轴承的使用,即便在最恶劣的应用条件下,FTR-1600F法兰连接型涡轮流量计亦可保证最佳的测量精度和极长的使用寿命



让DOWESTON销售工程师为您选型


请发送给我:
 报价单 卫生型压力变送器

 详细产品资料及其它



勾选32.svg产品选型6371045758171154702208514.svg专家答疑勾选32.svg新客优惠5%





立即报价给我


specification Technical Parameters file Related Products

Performance characteristics

 涡轮流量计(FTR-1600R)是根据沃尔曼叶轮计数器原理工作,由精密加工的螺旋形转子和高质量的宝石轴承组成的独特系统。转子是唯一的运动部件,在接液区外部的固态霍尔效应传感器以电子方式检测转子毂上的小磁体。它们通过平均流速记录管道中流过的流量。介质的流动沿轴向指向精密加工的螺旋转子,并因此旋转。自由旋转的叶轮在大范围内的速度与平均流速成正比,且呈线性关系。涡轮流量计对介质适应性较广,在各行业得到普遍的应用。它们特别适合于低粘度和中粘度液体的流速测量,如水、乳液、乙二醇混合物和轻质油。当然测量低温液体也是可以的。 由于其灵活的设计,许多不同的工艺连接都是可用的,我们为您提供不同标准的法兰连接方式以应对您的需求,包括中国、美国、和日本标准,您可以在订货时向道威斯顿的销售工程师提出。


灵动流体测控技术,优点不仅于此

 测量范围大(0.3 ~ 13400 升/分)

 响应时间短

 低压损失

 抗压力可达4000巴

 特殊耐腐蚀材料可定制

 结构坚固,使用寿命长

 介质温度:-60°C至+350°C[-76°F至+662°F]

 抗污染

 法兰连接拆装维护方便



扫码关注【道威斯顿中国】公众号

回复“真心想要”,抽送Redmi充电宝!


公众号二维码.svg

Performance characteristics

产品特征
输入和输出总数

取决于放大器

可选

脉冲

频率

4-20mA

0-10V

1-5V

0.5-4.5V

Modebus-RTU/RS485

测量范围

0.3...13400 l/min

系统接口

法兰连接

国标法兰或美国标准

DN10-DN250

应用
特殊的性能硬质合金轴承
应用用于工业应用
介质液体、气体、油
介质温度 [°C]

普通型:-35℃-60℃

高温型:-20℃-120℃

防爆型:-40℃-80℃

抗压强度 1.6Mpa、4.0Mpa,最大42.0Mpa可定制
注意抗压强度至40 °C
允许工作压力的最大值3.9(用于应用程序符合CRN标准) [bar]
电气数据
工作电压 [V]18...30 DC
电流损耗 [mA]< 10
绝缘电阻最小值 [MΩ]100; (500 V DC)
防护等级IP65
反相保护
开机延迟时间 [s]<0.3
粘度范围
允许粘度0.8~30平方厘米/秒
材料
外壳不锈钢 304或者316L不锈钢
叶轮

工程塑料或者316L不锈钢,炭纤维叶轮可选

轴承

碳化钨轴承,红宝石轴承可选

卡环316L不锈钢
导流叶片

如果有则材质为316L不锈钢

放大器壳体材质铸铝合金,
测量/设定范围
测量范围0.3...13400 l/min
测量精度±1%FS与±0.1%的读数误差之和
显示范围0...24 l/min0...1.44 m³/h
分辨率0.1 l/min0.005 m³/h


新客户网上咨询下单优惠5%

网上下单立享5%折扣!

Documentation

  • Brochure
  • Product Manual
  • Drawings and software
