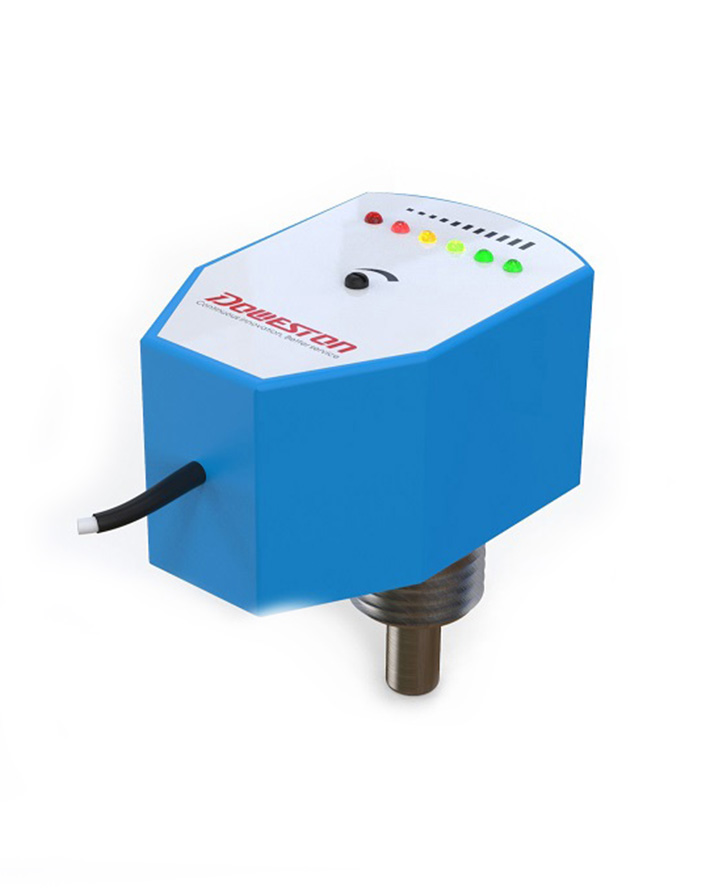

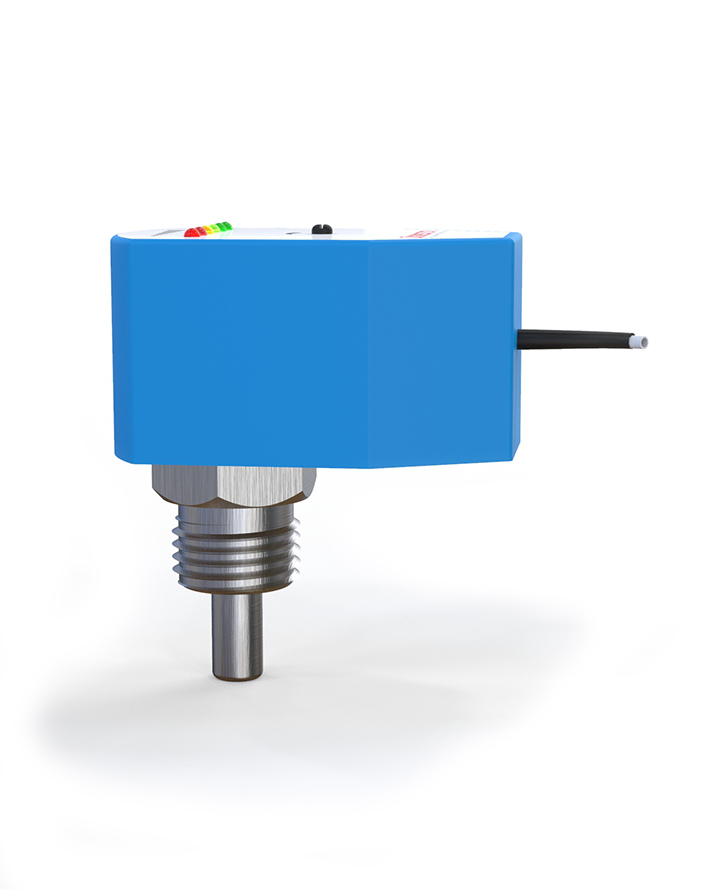

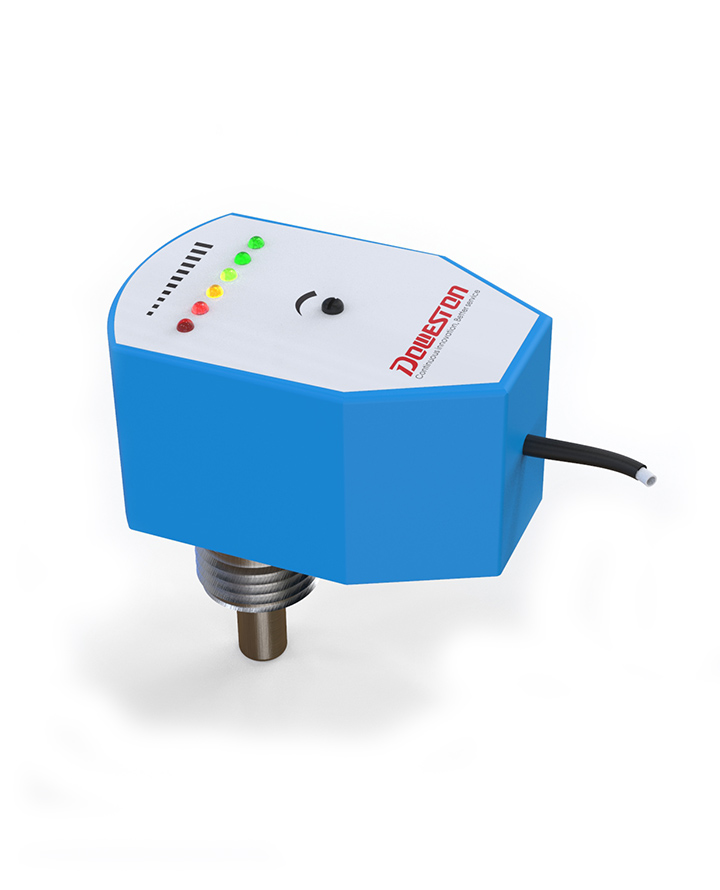

经济型电子式流量开关

Sentinel FSH-10系列

是利用探头温度变化产生差值的原理设计的。在探头内置一个发热传感器及两个感热传感器,并与介质接触。热式流量开关工作时,发热传感器发出恒定的热量,当管道内没有介质流动时,感热传感器接收到的热量是一个恒定值,当有介质流动时,感热传感器所接收到的热量将随介质的流速变化而变化,感热传感器将这温差信号转化成电信号,在流速达到某设定点时,热式流量开关输出开关量信号。



specification Technical Parameters file Related Products

Performance characteristics

FS-10系列电子式流量开关是利用探头温度变化产生差值的原理设计的。在探头内置一个发热传感器及两个感热传感器,并与介质接触。热式流量开关工作时,发热传感器发出恒定的热量,当管道内没有介质流动时,感热传感器接收到的热量是一个恒定值,当有介质流动时,感热传感器所接收到的热量将随介质的流速变化而变化,感热传感器将这温差信号转化成电信号,在流速达到某设定点时,热式流量开关输出开关量信号。

Performance characteristics

测量/设定范围
液体
设定范围 [cm/s]

1-150 水及水混合液

1-300 油及油混合液

20-2000 空气

最大灵敏度时的测量范围 [cm/s]
精度/偏差
重复精度 [cm/s]±2%的测试量
注意重复精度用于水 5...100 cm/s; 25 °C出厂设定
温度变化率 [cm/s x 1/K]0.1; (用于水 5...100 cm/s; 10...70 °C)
测量误差 [终值的百分比]± 2...± 10 cm/s
反应时间
反应时间 [s]1...13
液体
反应时间 [s]1...13
工作条件
环境温度 [°C]-25...80
存储温度 [°C]-25...100
防护等级

M12接插件 IP65

直接附线IP67

认证/测试
EMC电磁兼容
抗冲击
抗震DIN EN 60068-2-620 g (55...2000 Hz)
MTTF [年]259
机械技术数据
重量 [kg]0.4
尺寸 [mm]M18 x 1.5
螺纹代号M18 x 1.5
原材料不锈钢(1.4404 / 316L); 不锈钢(1.4301/304); PC; PBT-GF20; EPDM/
材料(潮湿部件)PBT
系统接口
  1. 螺纹安装

  2. 法兰安装

  3. 特殊要求在订货前说明

显示器/操作件
显示LED指示灯现场显示
注释
包装单位1 件数
电气连接
接口接插件: 1 x M12
